Opis
WETO LigniKon XL je profesionalni 3D-CAD program za projektiranje, razradu i pripremu drvenih konstrukcija za izvedbu. Namijenjen je korisnicima koji trebaju više od osnovnog programa za krovišta – tesarima, krovopokrivačima, projektantima, građevinskim tvrtkama i obrtima koji rade s krovištima, nadstrešnicama, pergolama, carportima, drvenim kućama, halama, okvirnim konstrukcijama i drugim zahtjevnijim drvenim objektima.
Program omogućuje rad u 2D i 3D okruženju, slobodan unos tlocrta, automatsku razradu krovišta, konstruiranje drvenih elemenata, obradu spojeva, automatsko kotiranje i izradu potrebnih nacrta i lista za proizvodnju.
S LigniKon XL programom možete brže projektirati, preglednije kontrolirati konstrukciju i sigurnije pripremiti dokumentaciju za radionicu, gradilište ili daljnju razradu.
Video prezentacija programa
Pogledajte video prikaz programa LigniKon XL i mogućnosti projektiranja krovišta, pergola, posebnih drvenih konstrukcija i rešetkastih nosača:
https://www.youtube.com/watch?v=q0RxoliLSaI
Što LigniKon XL ima više od verzija Small i Large?
LigniKon XL uključuje funkcije verzija Small i Large, ali je namijenjen zahtjevnijim projektima i složenijim drvenim konstrukcijama. U odnosu na niže verzije, XL donosi slobodan unos tlocrta, automatsko prepoznavanje tlocrta, naprednije mogućnosti kopiranja, pomicanja i zrcaljenja elemenata, širi izbor drvenih spojeva, rad s rešetkastim nosačima, 3D makronaredbe te mogućnosti projektiranja hala i zidova s elementiranjem.
LigniKon XL – 3D-CAD softver za napredne drvene konstrukcije i tesarske radove
Jednostavno i fleksibilno projektiranje krovišta
LigniKon XL omogućuje brz i pregledan unos krovišta uz pomoć integriranih asistenata za unos profila, oblikovanje krovnih ploha i obradu složenijih tlocrtnih situacija.
Krovne konstrukcije mogu se izrađivati na temelju slobodno definiranog tlocrta, a program podržava automatsko prepoznavanje tlocrta i razradu krovnih površina. U 3D prikazu moguće je odmah vizualno pratiti promjene i kontrolirati rezultat projektiranja.
Program je posebno koristan kod složenijih krovišta, kod kojih je važna fleksibilnost, preglednost i brza prilagodba konstrukcije.
Konstrukcija i obrada drva u 3D okruženju

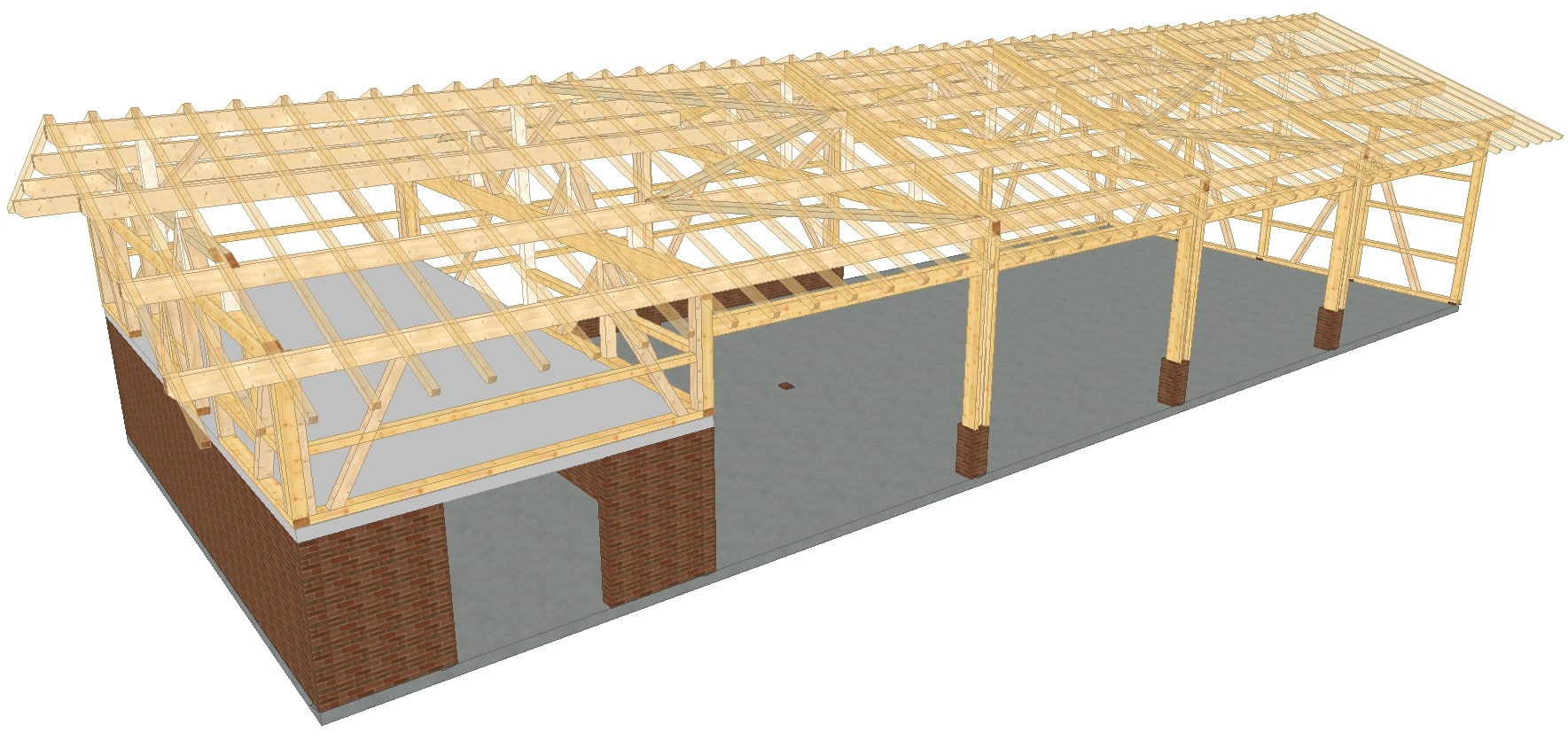

LigniKon XL otvara mogućnost slobodnog konstruiranja drvenih elemenata u 3D prostoru. Drvene komponente mogu se postavljati slobodno, paralelno, okomito ili pod kutom, što omogućuje brzu izradu raznih vrsta drvenih konstrukcija.
Program je prikladan za projektiranje:
• krovišta
• nadstrešnica
• pergola i carporta
• drvenih terasa s pokrovom
• drvenih kućica i pomoćnih objekata
• hala i gospodarskih objekata
• rešetkastih i okvirnih konstrukcija
• nosivih zidnih konstrukcija
• slobodnih drvenih konstrukcija
U programu su dostupne funkcije za obradu i spajanje elemenata, uključujući čepove, zasjeke, preklapanja, profiliranja, utore i druge detalje potrebne za praktičnu izvedbu.
2D nacrti, oznake, kotiranje i liste drvene građe
Za kvalitetnu pripremu proizvodnje i izvedbe, LigniKon XL omogućuje automatsko označavanje, kotiranje i dimenzioniranje elemenata. Time se ubrzava izrada dokumentacije i smanjuje mogućnost pogreške pri komunikaciji između projektiranja, radionice i gradilišta.
Program podržava izradu nacrta i lista potrebnih za daljnju obradu, uključujući prikaze pojedinačnih elemenata, tlocrte, profile i pregledne 3D prikaze konstrukcije.
Izrađeni 3D modeli mogu se koristiti i za jasniju prezentaciju projekta investitoru, izvođaču ili drugim sudionicima u projektu.
Napredne funkcije za svakodnevnu praksu
LigniKon XL uključuje niz funkcija koje olakšavaju svakodnevni rad s drvenim konstrukcijama:
• slobodan unos tlocrta
• krovna razrada s automatskim prepoznavanjem tlocrta
• rad u 2D i 3D prikazu
• slobodno konstruiranje drvenih elemenata
• automatsko označavanje, kotiranje i dimenzioniranje
• izrada čepova, zasjeka, preklopa, profiliranja i utora
• dodatni elementi rogova i podrožnica
• kopiranje, premještanje i zrcaljenje elemenata i sklopova
• automatski izračun krovnih površina
• uvoz 3D objekata
Zahvaljujući preglednom sučelju i praktično usmjerenim funkcijama, program je prilagođen stvarnim potrebama tesarske, krovopokrivačke i građevinske prakse.
Za koga je LigniKon XL?
LigniKon XL je idealan izbor za korisnike koji žele profesionalno rješenje za projektiranje i razradu drvenih konstrukcija, uz veću fleksibilnost od osnovnih programa za krovišta.
Posebno je prikladan za:
• tesare i krovopokrivače
• projektante drvenih konstrukcija
• građevinska poduzeća
• obrte koji izrađuju nadstrešnice, krovišta i drvene objekte
• tvrtke koje trebaju precizniju pripremu za izvedbu
• korisnike koji žele raditi u 3D CAD okruženju prilagođenom drvenoj gradnji
Profesionalno rješenje za suvremenu drvenu gradnju
WETO LigniKon XL pomaže da se projektiranje drvenih konstrukcija učini bržim, preglednijim i sigurnijim. Od početnog tlocrta, preko 3D modela i razrade elemenata, do nacrta i lista za izvedbu – program pruža alate potrebne za profesionalan rad u drvenoj gradnji.
Ako projektirate krovišta, nadstrešnice, pergole, carporte, drvene kuće ili složenije drvene konstrukcije, LigniKon XL je snažno i fleksibilno rješenje za svakodnevnu praksu.
1. Unos krovišta
Pomoću asistenta odaberite tip tlocrt krovišta i unesite dimenzije. Proizvoljan unos zidova i definiranja strana krovišta slobodnog tlocrta (LigniKon XL). Krovište možete prebaciti i iz ArCona Pro.
2. Definiranje detalja
Definirajte sve detalje karakterističnog presjeka (profila) krovišta: strukturu krovne konstrukcije, položaj greda, dimenzije, nagibi, letve,… Unesite krovne kućice i prozore – razrada svih spojeva i vezova.
3. Dodatni elementi krovišta, vezovi
Slobodan unos drvenih elemenata (greda), pozicioniranje, čelični nosači (LigniKon Large). Rezanje i razdvajanje drvenih greda. Definiranje vezova greda (LigniKon Large). Kopiranje, pomak, rotacija (LigniKon XL).
4. Različiti prikazi, kotiranje
Definiranje pozicije rogova. Rad u različitim prikazima: 3D prikaz, tlocrt, pogledi. Automatsko i ručno kotiranje i označavanje nacrta. Mjerenje detalja 3D elemenata. Kreiranje slobodnog presjeka (LigniKon XL).
5. Izvedbeni nacrti, ispisi
Automatska izrada izvedbenog nacrta karakterističnog presjeka i tlocrta krovišta s kotama i oznakama. PDF ispis svih nacrta u proizvoljnom mjerilu.
6. Krojenje, radionički nacrti, iskazi
Izrada nacrta krojenja za svaku drvenu gredu. Detaljan iskaz drvene građe (naziv, dimenzije, količine, volumen,…). Numeriranje greda za povezivanje nacrta, iskaza i kroja.
